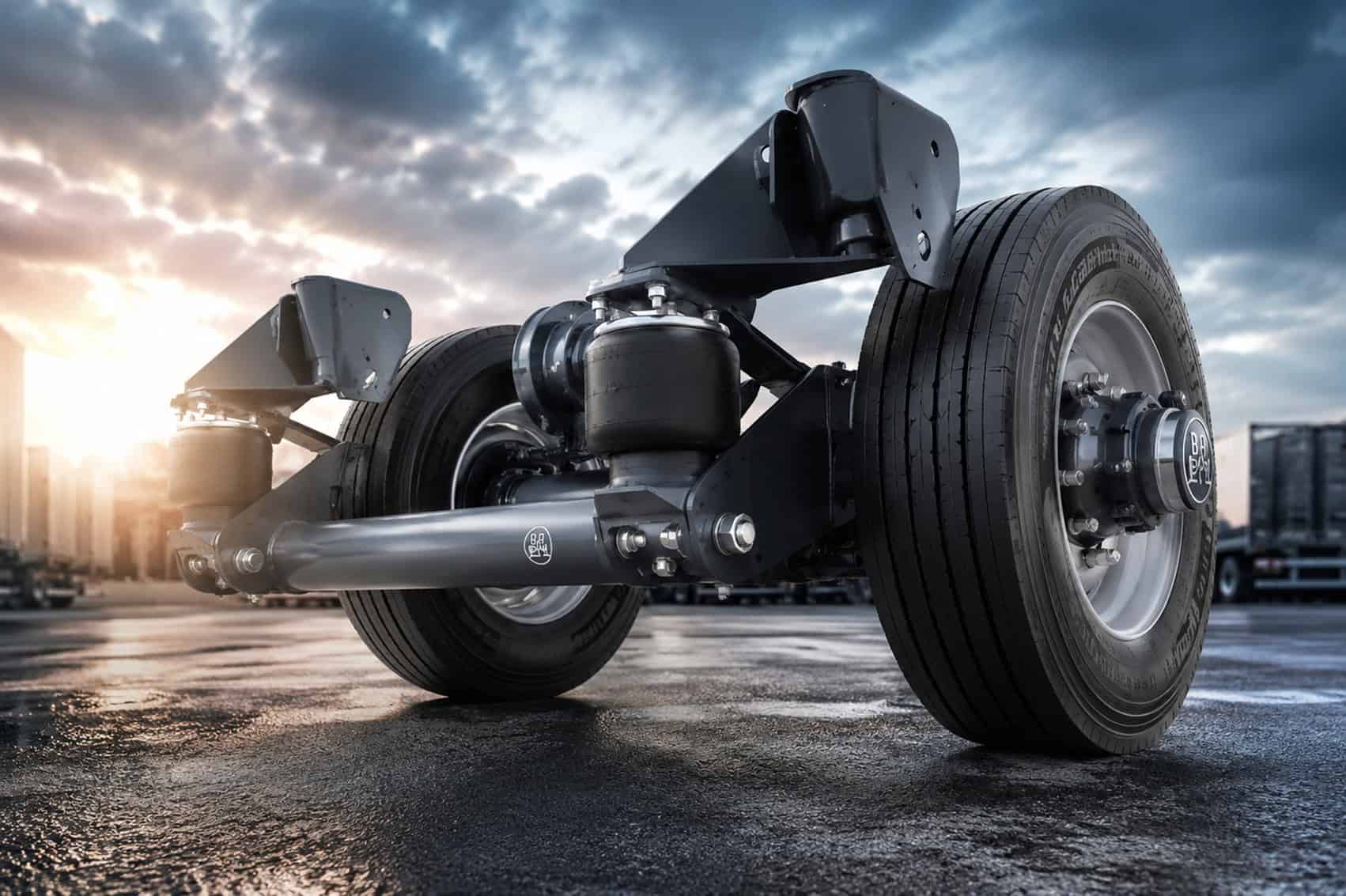

Was ist eine Pendelachse?
Eine Pendelachse ist eine beweglich gelagerte Fahrzeugachse, die Höhenunterschiede der Fahrbahn selbsttätig ausgleicht und das Gewicht dabei gleichmäßig auf alle Achslinien verteilt. Im Schwerlasttransport ermöglicht sie dadurch niedrige Ladehöhen, hohe Fahrsicherheit auf unebenem Grund und Transporte von mehreren hundert Tonnen.
Im Gegensatz zu starren Achsen kann eine Pendelachse Höhenunterschiede der Fahrbahn aktiv ausgleichen. Die einzelnen Achslinien arbeiten dabei wie ein bewegliches Gelenksystem unter dem Fahrzeug und pendeln unabhängig voneinander. Fährt ein Schwerlastfahrzeug über Bodenwellen, Gefälle oder unebene Baustellenbereiche, gleichen die Achsen die Niveauunterschiede kontinuierlich aus.
Das Ergebnis ist ein gleichmäßiger Bodendruck über alle Räder, eine stabile Lastverteilung und eine deutlich höhere Fahrsicherheit, auch bei Transporten mit mehreren hundert Tonnen Gesamtgewicht. Moderne Pendelachsen erreichen je nach Bauart einen Pendelhub von typischerweise ±300 mm und sind damit auch auf anspruchsvollem Gelände einsatzbereit.
Besonders in der Schwerlastlogistik ist die Pendelachse heute unverzichtbar. Bei Transformatoren, Windkraftkomponenten, Industrieanlagen oder Brückenelementen ermöglicht sie sichere Schwerlasttransporte auch unter schwierigen Bedingungen.
Aufbau und Funktionsweise einer Pendelachse
Funktionsprinzip der Pendelachse
Eine Pendelachse besteht aus beweglich gelagerten Radaufhängungen, die paarweise miteinander gekoppelt sind. Moderne Systeme arbeiten überwiegend hydraulisch: Die Achsen werden über miteinander verbundene Hydraulikkreise abgestützt, meist als 3-Punkt- oder 4-Punkt-Hydraulikabstützung. Dadurch wird die Last gleichmäßig auf alle Achslinien verteilt, unabhängig von der Bodenbeschaffenheit.
Die Pendelachse kann aktiv angehoben, abgesenkt oder nivelliert werden. Bei modernen Schwerlastfahrzeugen erfolgt das elektronisch gesteuert, sodass die Lastverteilung zwischen den einzelnen Achslinien permanent überwacht und in Echtzeit angepasst wird.
Ausgleichsfeder der Pendelachse: Begriff und technische Einordnung
Für den gleichmäßigen Lastausgleich zwischen den Achsen sorgt die Ausgleichsfeder einer Pendelachse. In modernen Systemen wird sie durch einen hydraulischen Achsausgleich ersetzt, der über verbundene Druckkreise arbeitet und Belastungsspitzen zuverlässig reduziert. Mechanische Federn finden sich heute vor allem noch bei älteren oder leichteren Bauformen.
Unabhängig von der konkreten Bauart bleibt die Funktion immer dieselbe: Das Gewicht der Ladung wird gleichmäßig auf alle Achslinien verteilt, Belastungsspitzen auf Fahrwerk und Untergrund werden reduziert. Gerade bei extrem schweren Transporten ist dieser Ausgleichsmechanismus entscheidend für Stabilität und Fahrsicherheit.
Vorteile der Pendelachse im Schwerlasttransport
Gleichmäßige Lastverteilung
Durch die bewegliche Achskonstruktion verteilt sich das Gewicht der Ladung gleichmäßig auf alle Achsen. Hohe Punktbelastungen werden vermieden, was ein entscheidender Faktor bei Brückenüberfahrten oder empfindlichen Straßenabschnitten ist.
Höhere Fahrsicherheit
Die Pendelachse sorgt für gleichmäßigen Bodendruck auf allen Rädern, auch auf unebenem Gelände. Das verbessert die Stabilität des gesamten Schwerlastfahrzeugs erheblich und reduziert das Kipprisiko bei Schräglagen.
Niedrige Ladehöhen
In Kombination mit speziellen Fahrwerkskonstruktionen wie Tiefbetten oder Kesselbrücken lassen sich durch die kompakte Bauweise der Pendelachse besonders niedrige Ladehöhen realisieren. Das ist entscheidend bei Transporten unter Brücken, durch Industriehallen oder unter Freileitungen.
Flexibilität auf schwierigen Strecken
Schwerlastfahrzeuge mit Pendelachse eignen sich hervorragend für:
- Baustellen und unbefestigte Untergründe
- enge Industrieanlagen und Hafenbereiche
- kurvenreiche Strecken und Gefällestrecken
- Brückenüberfahrten mit begrenzter Tragfähigkeit
Gerade bei komplexen Projekttransporten ermöglicht die Pendelachse eine deutlich flexiblere Streckenplanung als starre Achssysteme.
Pendelachsen als Schlüsseltechnologie moderner Schwerlasttransporte
Pendelachsen bei Modulfahrzeugen und SPMT-Systemen
Besonders bei modernen Modulfahrzeugen kommen hydraulische Pendelachsen zum Einsatz. Diese lassen sich elektronisch steuern und exakt an die jeweilige Fahrsituation anpassen.
Bei Self-Propelled Modular Transportern (SPMT) ist jede einzelne Achslinie elektronisch lenkbar – bis zu 360°. Das ermöglicht präzise Fahrmanöver auf engstem Raum, sodass selbst tonnenschwere Industriekomponenten millimetergenau positioniert werden können. In der internationalen Projektlogistik gehören Pendelachsen deshalb zu den wichtigsten technischen Komponenten moderner Schwerlastfahrzeuge.
Bedeutung der Pendelachse für moderne Schwerlastprojekte
In der heutigen Schwerlastlogistik ist die Pendelachse ein zentraler Bestandteil nahezu aller Spezialfahrzeuge und Schwerlastmodule. Ohne diese flexible Achstechnik wären viele Heavy-Lift-Projekte technisch kaum umsetzbar.
Die Kombination aus hoher Tragfähigkeit, flexibler Anpassung an den Untergrund und präziser Lastverteilung macht Pendelachsen zur Schlüsseltechnologie für sichere und wirtschaftliche Schwerlasttransporte. Besonders bei internationalen Projekttransporten, Industrieumzügen und komplexen Spezialtransporten trägt die Pendelachse entscheidend zur Sicherheit und Effizienz bei.
